Pergolenkonstruktion für Terrassen

Beschattung großer Terrassenflächen mit mehreren Sonnensegeln
(planen Sie keine Großsegel, bei denen Sie die Waschbarkeit der Segel verlieren, die nicht mehr handhabbar und extrem windanfällig sind)
Pergolenkonstruktion für eine großflächige, tiefe Beschattung mit Regenschutz (nicht bei Gewitter) - kein Hitzestau wie bei Gelenkarmmarkisen
a) kombiniert als Pergola mit Terrassenüberdachung (verglast)

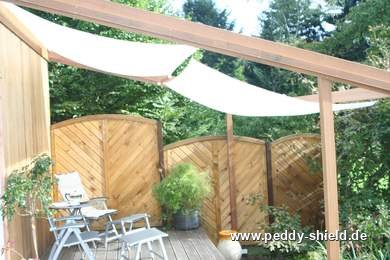

b) als anlehnende Holzrahmenkonstruktion ohne Glas, wichtig die schräge Aufhängung der Segel

Planungshinweis:
1. Anordnung der Sonnensegel
2x Seilpaar je Feld: 2x Bausatz Pergola ohne Montagewinkel
zwei Sonnensegel dachziegelartig übereinander greifend angeordnet:
a) mit Sonnensegel 270 x 140 cm: 2x 140 cm in der Tiefe ergibt mit der Überlappung von ca. 5 - 10 cm ca. 260 - 270 cm in der Tiefe
b) mit Sonnensegel 330 x 200 cm: 2x 200 cm in der Tiefe ergibt mit der Überlappung von ca. 5 - 10 cm ca. 380 - 390 cm in der Tiefe - Seilspannung möglichst nicht über 4 m.

2. Anordnung des oberen Segels - ausreichend Abstand zwischen den beiden Segeln einplanen, damit sich kein zu hoher Winddruck aufbauen kann - Falten des "geparkten" Sonnensegels so einrichten, dass sie nicht auf dem unteren Segel liegen (trocknen nach Regen schlecht, was zur Bildung von Stockflecken führen könnte). Dazu den Laufhakenabstand (Standard: ca. 30 cm) wie in der Grafik gezeigt auf weniger als 20 cm planen - entspricht einer Faltentiefe des geparkten Sonnensegels von ca. 10 cm: zusätzliche Laufhaken einplanen

3. Bewegen der Sonnensegel: ganz leicht, wenn die Laufhaken wirklich im rechten Winkel zum Randsaum befestigt sind und Sie nach der Erstinstallation die Edelstahlseile etwas fetten - dazu z.B. ein paar Tropfen Nähmaschinenöl auf ein Papiertuch und über die Seile ziehen

4. Kundenidee: die rechte Seite der Doppelpergola kann, wie hier in der Grafik angedeutet, mit Glas abgedeckt werden - Sie kombinieren zwei Systeme und können das Segel ganz sicher geschützt "parken"
- oberes Sonnensegel: mit Hilfe des Seilzugsystems (Perlonkordel auf einer Seite ziehen - Sonnensegel auf oder auf der anderen Seite ziehen - Sonnensegel zu)
- unteres Sonnensegel: von Hand (evtl. mit einem Stock) Feststellen des Segels in der Gebrauchs- oder Parkposition mit Hilfe der Laufhakenstopper

Sichtschutz an Terrassen mit unserer Seilspanntechnik:
Komplettbausatz Senkrecht-Sonnensegel: in verschiedenen Farben
Seilspannung zwischen Gebäudeteilen (siehe auch Atrium)

- bitte beachten Sie auch unsere Planungshinweise unter Nähservice: Segel nicht bergauf bewegen (die Falten fangen das Regenwasser - die gezeigte Anordnung läßt Regenwasser problemlos ablaufen und bietet zusätzlichen Regenschutz)

- bei vorhandener Pergola achten Sie bitte darauf, die Segel auf keinen Fall (!) horizontal zu spannen - das gibt bei Regen Wassersäcke - bereits eine geringe Schräge des Segels kann verhindern, daß sich in den Falten des "geparkten" Segels Wasser sammeln kann.
